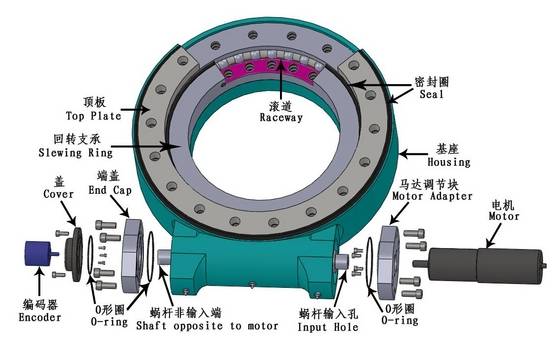

回轉驅動，是一種集成了驅動動力源的全周回轉減速傳動機構，它以回轉支承作為傳動從動件和機構附著件，通過在回轉支承內外圈中的一個圈上附著主動件、驅動源和罩殼，而把另一個圈既當作傳動從動件，又作為被驅動工作部件的連接基座，這樣利用回轉支承本身就是全周回轉連接件的特點，高效配置驅動動力源和主傳動零件，使之成為一種集回轉、減速和驅動功能于一體而同時又結構簡單，制造和維護方便的通用型減速傳動機構。

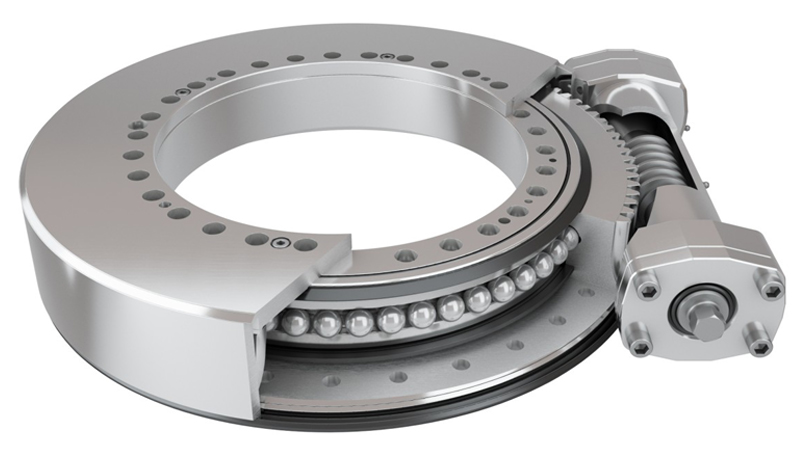

回轉驅動裝置
描述
備注：1、電機或液壓馬達為選配件,用戶可根據自己的需求選配。
2、由于產品型號較多，更多詳細圖紙請電話聯系我們。
3、根據用戶需求專業(yè)定制加工各種非標類回轉驅動。
4、如果在產品選型以及使用過程中遇到問題，請郵件或電話聯系我們。
參數
類型輸出轉矩
傾覆力矩
保持力矩
軸向靜荷載
徑向靜荷載
軸向動荷載
徑向動荷載
減速比
精度等級
自鎖
重量
SE3
400 N.m
1100 N.m
2000 N.m
30 KN
16.6 KN
9.6 KN
8.4 KN
62:1
0.2°
YES
12kg
SE3
295 lbf.ft
811 lbf.ft
1476 lbf.ft
6744 lbf
3732 lbf
2158 lbf
1888 lbf
62:1
0.2°
YES
12kg
SE5
600 N.m
1800 N.m
5000 N.m
76 KN
22.6 KN
13.8 KN
11.8 KN
62:1
0.2°
YES
12kg
SE5
443 lbf.ft
1328 lbf.ft
3688 lbf.ft
17085 lbf
5081 lbf
3102 lbf
2653 lbf
62:1
0.2°
YES
12kg
SE7
1000 N.m
13500 N.m
10400 N.m
133 KN
53 KN
32 KN
28 KN
73:1
0.2°
YES
21kg
SE7
738 lbf.ft
9957 lbf.ft
7671 lbf.ft
29900 lbf
11915 lbf
7194 lbf
6295 lbf
73:1
0.2°
YES
21kg
SE9
6.5 KN.m
33.9 KN.m
38.7 KN.m
338 KN
135 KN
81 KN
71 KN
61:1
0.17°
YES
49kg
SE9
4794 lbf.ft
25×103 lbf.ft
29×103 lbf.ft
76×103 lbf
30×103 lbf
18×103 lbf
16×103 lbf
61:1
0.17°
YES
49kg
SE12
7.5 KN.m
54.3 KN.m
43 KN.m
475 KN
190 KN
114 KN
100 KN
78:1
0.17°
YES
61kg
SE12
5532 lbf.ft
40×103 lbf.ft
32×103 lbf.ft
107×103 lbf
43×103 lbf
26×103 lbf
23×103 lbf
78:1
0.17°
YES
61kg
SE14
8 KN.m
67.8 KN.m
48 KN.m
555 KN
222 KN
133 KN
117 KN
85:1
0.17°
YES
64kg
SE14
5900 lbf.ft
50×103 lbf.ft
35×103 lbf.ft
125×103 lbf
50×103 lbf
30×103 lbf
26×103 lbf
85:1
0.17°
YES
64kg
SE17
10 KN.m
135.6 KN.m
72.3 KN.m
970 KN
390 KN
235 KN
205 KN
102:1
0.15°
YES
105kg
SE17
7400 lbf.ft
100×103 lbf.ft
53×103 lbf.ft
218×103 lbf
88×103 lbf
53×103 lbf
46×103 lbf
102:1
0.15°
YES
105kg
SE21
15 KN.m
203 KN.m
105.8 KN.m
1598 KN
640 KN
335 KN
335 KN
125:1
0.15°
YES
149kg
SE21
1100 lbf.ft
150×103 lbf.ft
78×103 lbf.ft
359×103 lbf
144×103 lbf
87×103 lbf
75×103 lbf
125:1
0.15°
YES
149kg
SE25
18 KN.m
271 KN.m
158.3 KN.m
2380 KN
945 KN
590 KN
470 KN
150:1
0.15°
YES
204kg
SE25
13300 lbf.ft
200×103 lbf.ft
117×103 lbf.ft
531×103 lbf
212×103 lbf
133×103 lbf
100×103 lbf
150:1
0.15°
YES
204kg
