J系列回轉支承

單排交叉滾柱式回轉支承（J系列），由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，被廣泛地用于建筑行業，如混凝土泵車，塔式起重機和輪式起重機。

分類： J系列, 單排交叉滾柱式回轉支承, 回轉支承標簽：交叉, 單排, 回轉支承, 滾柱式

描述

描述

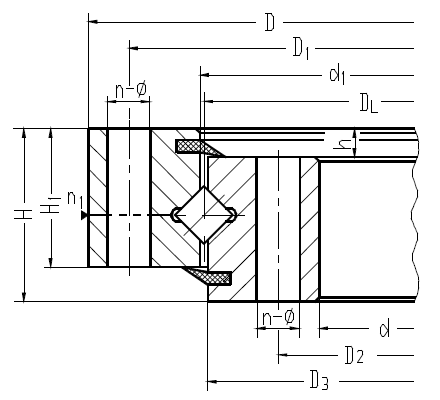

型號	曲線	外形尺寸				安裝孔尺寸									質量 kg
		外形尺寸				通孔(Tpye A)				螺孔（Type B、C、D）
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n
		mm				mm			n	mm				n
JU□400.12	1	482	318	60	10	448	352	15	12	448	352	M14	28	12	42
JU□450.12	2	532	368	60	10	498	402	15	12	498	402	M14	28	12	47
JU□500.12	3	582	418	60	10	548	452	15	14	548	452	M14	28	14	53
JU□560.12	4	642	478	60	10	608	512	15	14	608	512	M14	28	14	58
JU□560.14	5	656	464	70	10	618	502	17	14	618	502	M16	30	14	72
JU□630.14	6	726	534	70	10	688	572	17	16	688	572	M16	30	16	80
JU□710.14	7	806	614	70	10	768	652	17	18	768	652	M16	30	18	91
JU□800.14	8	896	704	70	10	858	742	17	20	858	742	M16	30	20	102
JU□800.18	9	908	692	78	10	864	736	22	18	864	736	M20	36	18	130
JU□900.18	10	1008	792	78	10	964	836	22	20	964	836	M20	36	20	146
JU□1000.18	11	1108	892	78	10	1064	936	22	24	1064	936	M20	36	24	162
JU□1000.22	12	1124	876	90	10	1074	926	24	24	1074	926	M22	40	24	212
JU□1120.22	13	1244	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	237
JU□1250.22	14	1374	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	264
JU□1400.22	15	1524	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	285
JU□1250.28	16	1394	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	351
JU□1400.28	17	1544	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	393
JU□1600.28	18	1744	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	455
JU□1800.28	19	1944	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	507
JU□1600.36	20	1766	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	647
JU□1800.36	21	1966	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	730
JU□2000.36	22	2166	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	812
JU□2240.36	23	2406	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	909
JU□2500.36	24	2666	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	1015
JU□2500.45	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	1457
JU□2800.45	26	2996	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	1634
JU□3150.45	27	3346	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	1843
JU□3550.45	28	3746	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	2082
JU□4000.45	29	4196	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	2360

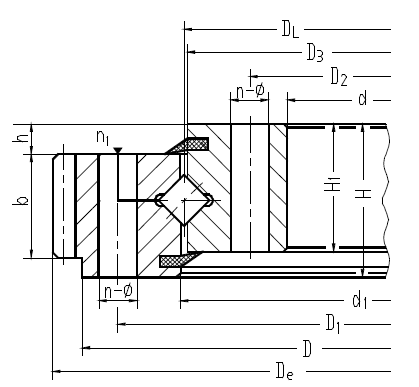

型號	曲線	外形尺寸				安裝孔尺寸									齒輪參數						質量 kg
		外形尺寸				通孔				螺孔					齒輪參數
		D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
		mm				mm			n	mm				n	z	mm
JW□400.12???????????? JW□400.12A	1	480	318	60	10	448	352	15	12	448	352	M14	28	12	143?? 125	3.5???? 4	500.5 500	504?? 504	44	-0.5	45???? 46
JW□450.12???????????? JW□450.12A	2	530	368	60	10	498	402	15	12	498	402	M14	28	12	157?? 138	3.5???? 4	549.5 552	553?? 556	44	-0.5	51???? 52
JW□500.12???????????? JW□500.12A	3	580	418	60	10	548	452	15	14	548	452	M14	28	14	150?? 121	4?????? 5	600?? 605	604?? 610	44	-0.5	58???? 58
JW□560.14???????????? JW□560.14A	4	640	478	60	10	608	512	15	14	608	512	M14	28	14	165?? 133	4?????? 5	660?? 665	664?? 670	44	-0.5	65???? 66
JW□630.14???????????? JW□630.14A	5	654	464	70	10	618	502	17	14	618	502	M16	30	14	169?? 136	4?????? 5	676?? 680	680?? 685	50	-0.5	78???? 79
JW□710.14???????????? JW□710.14A	6	724	534	70	10	688	572	17	16	688	572	M16	30	16	186?? 150	4?????? 5	744?? 750	748?? 755	50	-0.5	86???? 88
JW□710.14???????????? JW□710.14A	7	804	614	70	10	768	652	17	18	768	652	M16	30	18	166?? 139	5?????? 6	830?? 834	835??? 840	50	-0.5	99??? 101
JW□800.14??????????? JW□800.14A	8	894	704	70	10	858	742	17	20	858	742	M16	30	20	154?? 116	6?????? 8	924?? 928	930?? 936	50	-0.5	114?? 114
JW□800.18???????????? JW□800.18A	9	904	692	78	10	864	736	22	18	864	736	M20	36	18	156?? 116	6?????? 8	936??? 944	942??? 952	58	-0.5	143?? 147
JW□900.18???????????? JW□900.18A	10	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130?? 105	8?????? 10	1040? 1050	1048? 1060	58	-0.5	162?? 168
JW□1000.18???????????? JW□1000.18A	11	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143?? 115	8????? 10	1144? 1150	1152? 1160	58	-0.5	182?? 185
JW□1000.22??????????? JW□1000.22A	12	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144?? 116	8????? 10	1152? 1160	1160? 1170	70	-0.5	227?? 232
JW□1120.22??????????? JW□1120.22A	13	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129?? 108	10???? 12	1290 1296	1300 1308	70	-0.5	272?? 275
JW□1250.22???????????? JW□1250.22A	14	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142?? 119	10???? 12	1420 1428	1430 1440	70	-0.5	302?? 309
JW□1400.22???????????? JW□1400.22A	15	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131?? 113	12???? 14	1572 1582	1584 1596	70	-0.5	337?? 347
JW□1250.28???????????? JW□1250.28A	16	1390	1108	102	12	1336	1164	26	32	1336	1164	M24	45	32	144?? 120	10???? 12	1440 1440	1450 1452	80	-0.5	396?? 392
JW□1400.22???????????? JW□1400.22A	17	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133?? 114	12????? 14	1596 1596	1608 1610	80	-0.5	448?? 443
JW□1600.28??????????? JW□1600.28A	18	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150?? 129	12???? 14	1800 1806	1812 1820	80	-0.5	528?? 534
JW□1800.28???????????? JW□1800.28A	19	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143??? 126	14???? 16	2002 2016	2016 2032	80	-0.5	583?? 607
JW□1600.36??????????? JW□1600.36A	20	1762	1434	102	12	1704	1496	30	40	1704	1496	M27	50	40	151?? 130	12???? 14	1812 1820	1824 1834	100	-0.5	714?? 727
JW□1800.36??????????? JW□1800.36A	21	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145?? 127	14???? 16	2030 2032	2044 2048	100	-0.5	845?? 843
JW□2000.36???????????? JW□2000.36A	22	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139?? 124	16???? 18	2224 2232	2240 2250	100	-0.5	912?? 927
JW□2240.36???????????? JW□2240.36A	23	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154?? 138	16???? 18	2464 2484	2480 2502	100	-0.5	1020 1078
JW□2500.36??????????? JW□2500.36A	24	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152?? 137	18???? 20	2736 2740	2754 2760	100	-0.5	1171 1175
JW□2500.45???????????? JW□2500.45A	25	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154?? 139	18???? 20	2772 2780	2790 2800	122	-0.5	1677 1701
JW□2800.45???????????? JW□2800.45A	26	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170?? 154	18???? 20	3060 3080	3078 3100	122	-0.5	1817 1904
JW□3150.45??????????? JW□3150.45A	27	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171?? 156	20???? 22	3420 3432	3440 3454	122	-0.5	2087 2139
JW□3550.45???????????? JW□3550.45A	28	3742	2354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191?? 154	20???? 25	3820 3850	3840 3875	122	-0.5	2355 2500
JW□4000.45???????????? JW□4000.45A	29	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195?? 172	22???? 25	4290 4300	4312 4325	122	-0.5	2787 2827

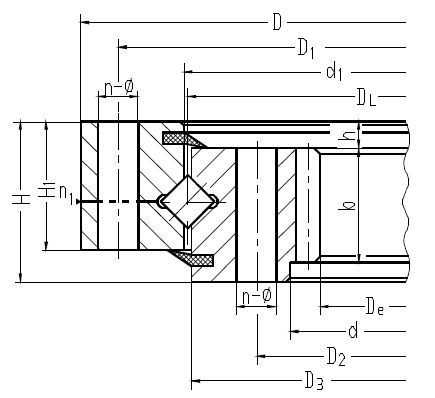

安裝孔尺寸									齒輪參數						質量 kg
通孔				螺孔					齒輪參數
Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
mm			n	mm				n	z	mm
448	352	15	12	448	352	M14	28	12	86 75	3.5 4	301 300	297.5 296	44	0.5	42???? 43
498	402	15	12	498	402	M14	28	12	100 87	3.5 4	350 348	346.5 344	44	0.5	50 51
548	452	15	14	548	452	M14	28	14	100 79	4 5	400 395	396 390	44	0.5	57 57
608	512	15	14	608	512	M14	28	14	115 91	4 5	460 455	456 450	44	0.5	64 65
618	502	17	14	618	502	M16	30	14	111 88	4 5	444 440	440 435	50	0.5	76 77
688	572	17	16	688	572	M16	30	16	129 102	4 5	516 510	512 505	50	0.5	84 86
768	652	17	18	768	652	M16	30	18	118 98	5 6	590 588	585 582	50	0.5	97 97
858	742	17	20	858	742	M16	30	20	113 84	6 8	678 672	672 664	50	0.5	110 111
864	736	22	18	864	736	M20	36	18	110 82	6 8	660 656	654 648	58	0.5	142 142
964	836	22	20	964	836	M20	36	20	94 75	8 10	752 750	744 740	58	0.5	163 162
1064	936	22	24	1064	936	M20	36	24	107 85	8 10	856 850	848 840	58	0.5	178 179
1074	926	24	24	1074	926	M22	40	24	105 84	8 10	840 840	832 830	70	0.5	230 227
1194	1046	24	28	1194	1046	M22	40	28	95 79	10 12	950 948	940 936	70	0.5	263 262
1324	1176	24	32	1324	1176	M22	40	32	108 90	10 12	1080 1080	1070 1068	70	0.5	294 290
1474	1326	24	36	1474	1326	M22	40	36	102 87	12 14	1224 1218	1212 1204	70	0.5	333 336
1336	1164	26	32	1336	1164	M24	45	32	106 88	10 12	1060 1056	1050 1044	80	0.5	388 388
1486	1314	26	36	1486	1314	M24	45	36	100 86	12 14	1200 1204	1188 1190	80	0.5	444 434
1686	1514	26	40	1686	1514	M24	45	40	117 100	10 14	1404 1400	1392 1386	80	0.5	509 511
1886	1714	26	44	1886	1714	M24	45	44	114 99	14 16	1596 1584	1582 1568	80	0.5	576 591
1704	1496	30	40	1704	1496	M27	50	40	115 98	12 14	1380 1372	1368 1358	100	0.5	714 723
1904	1696	30	44	1904	1696	M27	50	44	113 98	14 16	1582 1568	1568 1552	100	0.5	794 818
2104	1896	30	48	2104	1896	M27	50	48	111 98	16 18	1776 1764	1760 1746	100	0.5	891 913
2344	2136	30	54	2344	2136	M27	50	54	125 111	16 18	2000 1998	1984 1980	100	0.5	1044 1041
2604	2396	30	60	2604	2396	M27	50	60	126 113	18 20	2268 2260	2250 2240	100	0.5	1132 1148
2626	2374	33	60	2626	2374	M30	56	60	124 111	18 20	2232 2220	2214 2200	122	0.5	1621 1654
2926	2674	33	66	2926	2674	M30	56	60	140 126	18 20	2520 2520	2502 2500	122	0.5	1871 1857
3276	3024	33	72	3276	3024	M30	56	72	143 130	20 22	2860 2860	2840 2838	122	0.5	2144 2129
3676	3424	33	78	3676	3424	M30	56	78	163 130	20 25	3260 3250	3240 3225	122	0.5	2425 2437
4126	3874	33	80	4126	3874	M30	56	80	169 148	22 25	3718 3700	3696 3675	122	0.5	2683 2763

標題

回轉支承選型

工作類型	工作特性	機械舉例	fs
輕型	不經常滿負荷，回轉平穩沖擊小	堆取料機，汽車起重機，非港口用輪式起重機	1.00--1.15
中型	不經常滿負荷，回轉較快，有沖擊	塔式起重機，船用起重機，履帶起重機	1.15--1.30
重型	經常滿負荷，回轉沖擊大	抓斗起重機，港口起重機，單斗挖掘機，集裝箱起重機	1.30--1.45
特重型	滿負荷，沖擊大或工作場所條件惡劣	斗輪式挖掘機，隧道挖掘機，冶金起重機，海上作業平臺起重機	1.45--1.70
